| 사용자 매뉴얼 |
기어 디자인 사용자 매뉴얼(21.11.09).pdf
|
1. 프로그램 소개
Gear Tooth Nomenclature.
Input Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | Required life | double | hr | 필수 |
| 2 | Input torque | double | N.m | 필수 |
| 3 | Input speed | double | r/min | 필수 |
| 4 | Normal module | double | mm | 필수 |
| 5 | Pressure angle | double | degree | 필수 |
| 총 18개 입력변수 | ||||
Output Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | Gear ratio | double | - | 필수 |
| 2 | Profile shift coefficient_z2 | double | - | 필수 |
| 3 | Pitch diameter_Gear1 | double | mm | 필수 |
| 4 | Pitch diameter_Gear2 | double | mm | 필수 |
| 5 | Tip diameter_Gear1 | double | mm | 필수 |
| 총 17개 출력변수 | ||||
2. 프로그램 입력화면
Load conditions
| 1625 N.m | |
| 1625 N.m | |
| 1625 r/min |
Gear material
| 1625 MPa | |
| 1625 MPa |
Geometry
| 6 hr | |
| 20 deg | |
| 0 deg | |
| 0 mm | |
| 303 mm | |
| 1 | |
| 1.25 | |
| 6 | |
|
Pinion
Gear
|
|
| 25 76 | |
| 44 44 mm | |
| 0.2485 |

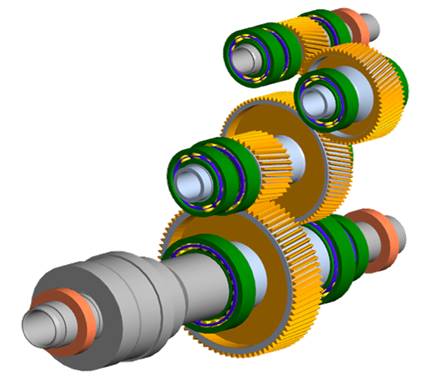

기어 설계를 위한 프로그램으로 기어의 강도평가, 물림 효율 및 전달오차 계산이 가능함. 또한 NSGA-III 기반의 최적화 알고리즘을 적용하여 설계자의 의도에 따라 다양한 최적설계가 가능함.
GearDesign is a software for gear design, which can be used for gear rating, the mesh efficiency and the transmission error calculation. In addition, a various optimum design based on NSGA-III is possible according to the designer's objectives.
