| 사용자 매뉴얼 |
분사 모듈 설계 사용자 매뉴얼(21.11.09).pdf
|
1. 프로그램 소개

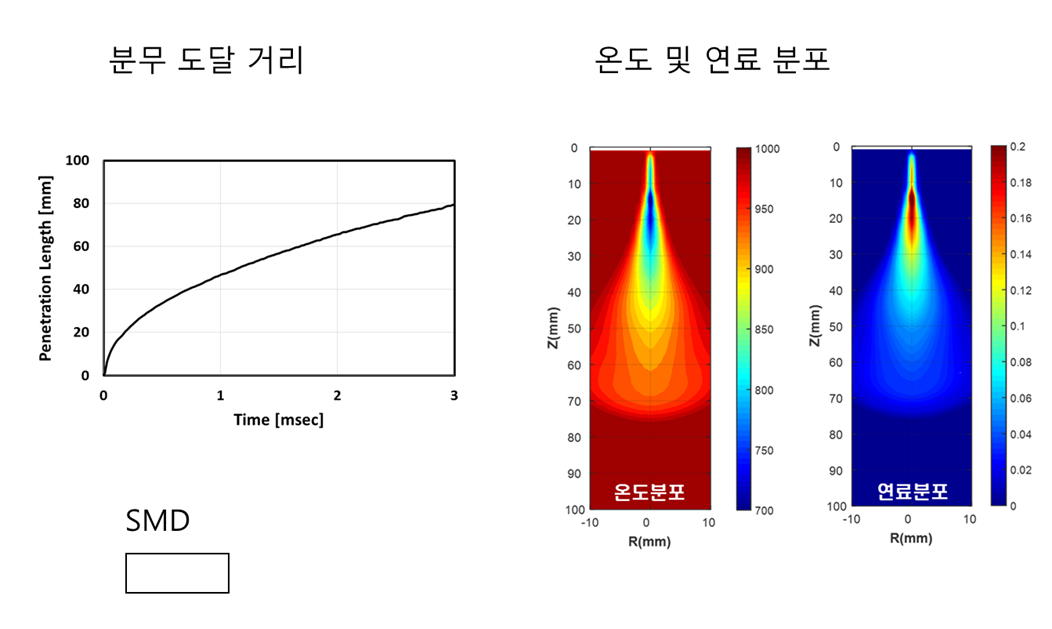

소개
Input Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | twfin | double | sec | 필수 |
| 2 | tdinj | double | sec | 필수 |
| 3 | tspmas | double | g | 필수 |
| 4 | tpi | double | K | 필수 |

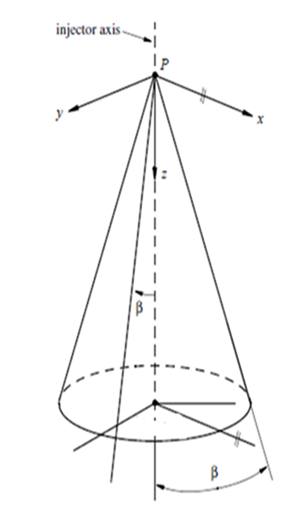

| 5 | cone | double | degree | 필수 |
| 총26개 입력변수 | ||||
Output Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | time | double | sec | 필수 |
| 2 | plength | double | mm | 필수 |
| 3 | smd | double | mm | 필수 |
| 4 | temp | double | K | 필수 |
| 5 | fuel(n) | double | - | 필수 |
| 총 8개 출력변수 | ||||
2. 프로그램 입력화면

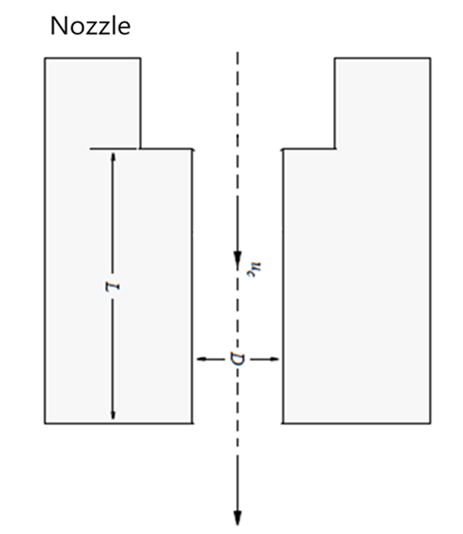

Nozzle 형상
 |
|
| 5.0e-3 mm | |
| 9.0 ° | |
 |
|
| 0.86 | |
분사율
분사물질
| 2 | |||
분사조건
| 3.0e-3 sec | |
| 43.3e+6 Pa | |
| 1000.0 K | |
| 0.0 | |
| 0.88 | |
| 0.06 | |
| 0.06 | |
| 6.9e-3 sec | |
| 0.0178 g | |
| 373.0 K |
3. 프로그램 결과화면

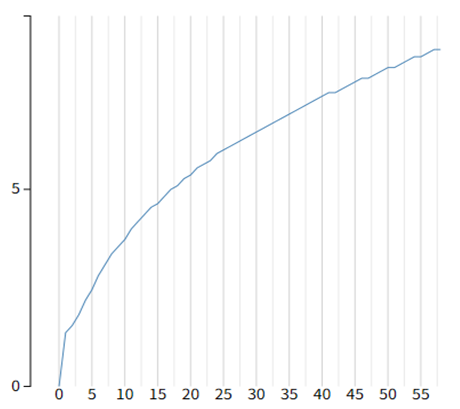

분무 도달 거리
|

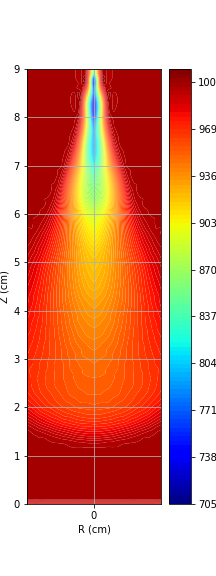

Fuel
|
Temperature
|
분무 특성을 바탕으로 분사 모듈의 성능을 예측하는 프로그램.
A program to predict the performance of the injection module based on the spray characteristics.
