볼트 체결부 설계 사용자 매뉴얼_211115.pdf
|

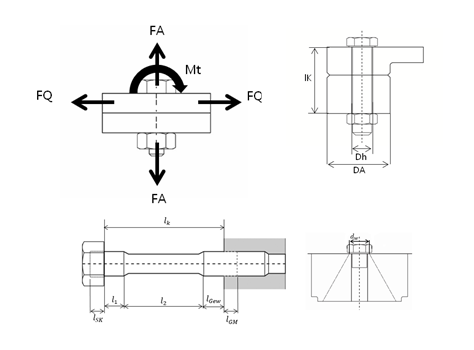

1. 프로그램 소개
소개
Input Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | 축하중 (FA) | double | N | 필수 |
| 2 | 횡하중 (FQ) | double | N | 필수 |
| 3 | 토크 (Mt) | double | N·m | 필수 |
| 4 | 체결계수 (α) | double | - | 필수 |
| 5 | 마찰계수 (μ) | double | - | 필수 |
| 총14개 입력변수 | ||||
Output Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | Safety margin against exceeding yield point | double | - | 필수 |
| 2 | Safety margin against fatigue failure | double | - | 필수 |
| 3 | Safety margin against surface pressure for head bearing area | - | mm | 필수 |
| 4 | Safety margin against slipping | double | - | 필수 |
| 총 4개 출력변수 | ||||
2. 프로그램 입력화면

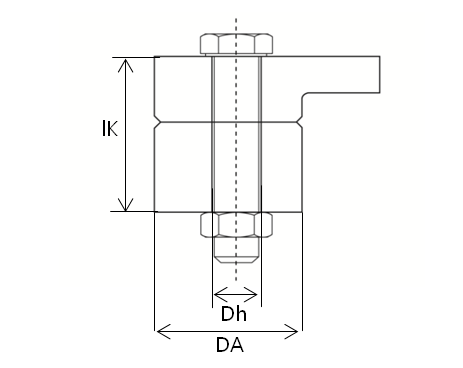

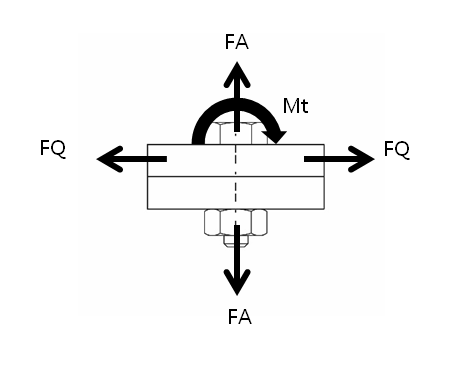

입력항목1
 |
입력항목2
 |

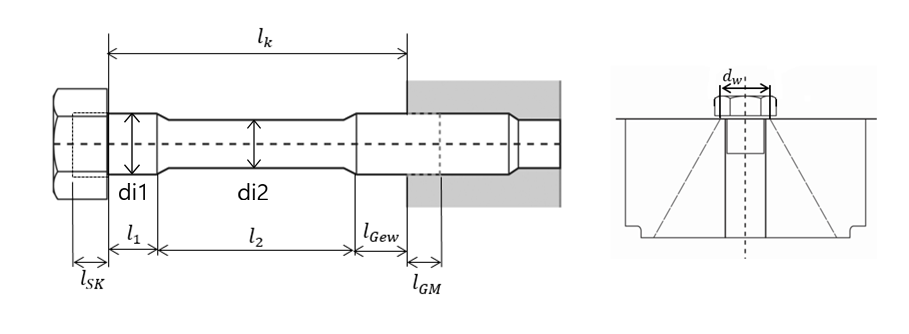

입력항목3
 |
3. 프로그램 결과화면

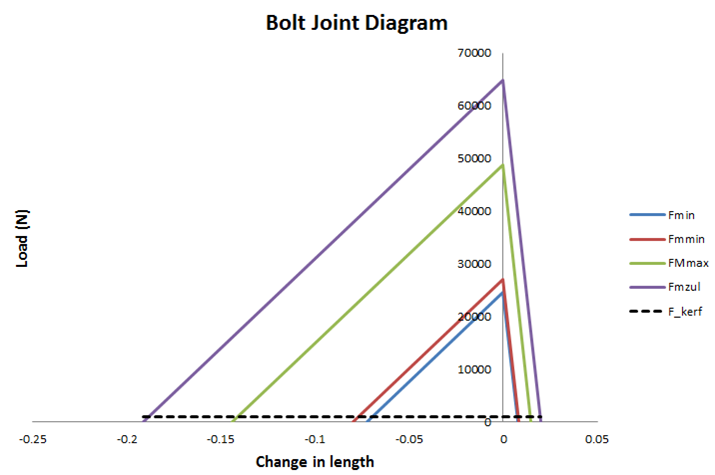

< Bold Joint Diagram >
|
VDI-2230 표준을 기반으로 볼트 체결부의 설계 안정성을 계산하는 프로그램.
A program to calculate the design stability of bolt joint based on VDI-2230.
