| 사용자 매뉴얼 |
Web 기반 Beginner ver. 매뉴얼_20211026.pdf
|
1. 프로그램 소개(Beginner version)

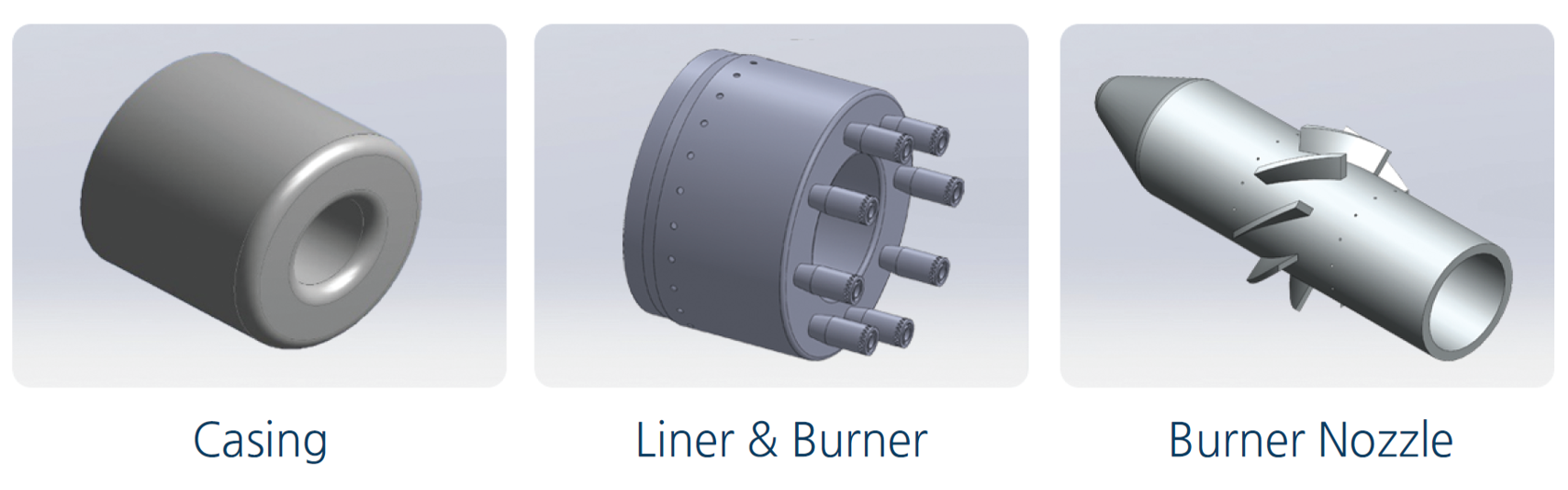

Combustor Design Processes
Input Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | 입구온도 (inlet_temp) | double | K | 필수 |
| 2 | 출구온도 (outlet_temp) | double | K | 필수 |
| 3 | 입구압력 (inlet_pressure) | double | kPa | 필수 |
| 4 | 출구 압력 (outlet_pressure) | double | kPa | 필수 |
| 5 | 공기 유량 (air_flow_rate) | double | kg/s | 필수 |
| 총 51개 입력 변수 | ||||

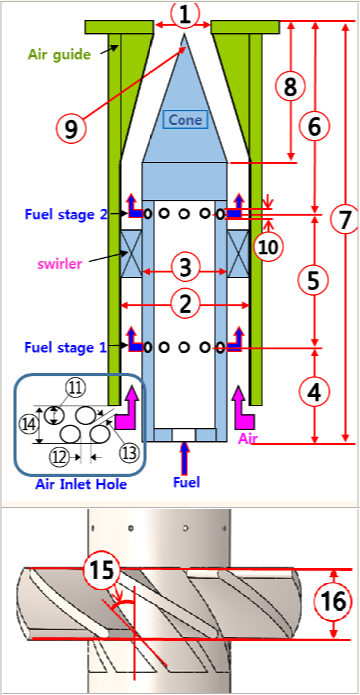

Output Parameters
| No. | 변수명 | 변수타입 | 단위 | |
|---|---|---|---|---|
| 1 | Nozzle Exit직경 | double | mm | |
| 2 | Air Guide직경 | double | mm | |
| 3 | Center Body직경 | double | mm | |
| 4 | NZ 입구 to FS1 길이 | double | mm | |
| 5 | FS1 to FS2 길이 | double | mm | |
| 총 76개 출력 변수 | ||||
2. 프로그램 입력화면(예시)
Overall Condition
| 462 K | |
| 1133 K | |
| 412 kPa | |
| 3.5 % | |
| 397.5800 kPa | |
| 0.98475 kg/s | |
| 0.01556 kg/s | |
| 63.2873 - | |
| 778.2490 kW |
Fuel
| 50016.0000 kJ/kg | |
| 17.2000 - |
AFT & Equivalence ratio
| 0.67051 | |
| 1899.9017 K | |
3. 프로그램 결과화면(예시)
Nozzle Body
| 8.0000 EA | |
| 26.6759 mm | |
| 37.3538 mm | |
| 26.1476 mm | |
| 23.8000 mm | |
| 28.4095 mm | |
| 56.8191 mm | |
| 109.0286 mm | |
| 44.1365 mm | |
| 33.0000 deg | |
| 0.5000 mm | |
| 14.0000 EA | |
| 14.0000 EA |
Air Guide Air Inlet Hole
| 2.0000 line | |
| 20.0000 EA | |
| 4.2178 mm | |
| 1.6497 mm | |
| 2.1089 mm | |
| 9.3071 mm |
Swirler
| 8.0000 EA | |
| 1.5000 mm | |
| 45.0000 deg | |
| 14.6688 mm |
 |
가스터빈 연소기의 설계 조건을 입력하면 연소기 형상 설계를 자동으로 수행하여 주요 형상 치수를 도출함
※ 설계 기능에 따라 아래 프로그램 중 선택하여 사용
