| 사용자 매뉴얼 |
멀티 볼트 배열을 고려한 볼트 체결부 설계 사용자 매뉴얼_211115.pdf
|
1. 프로그램 소개

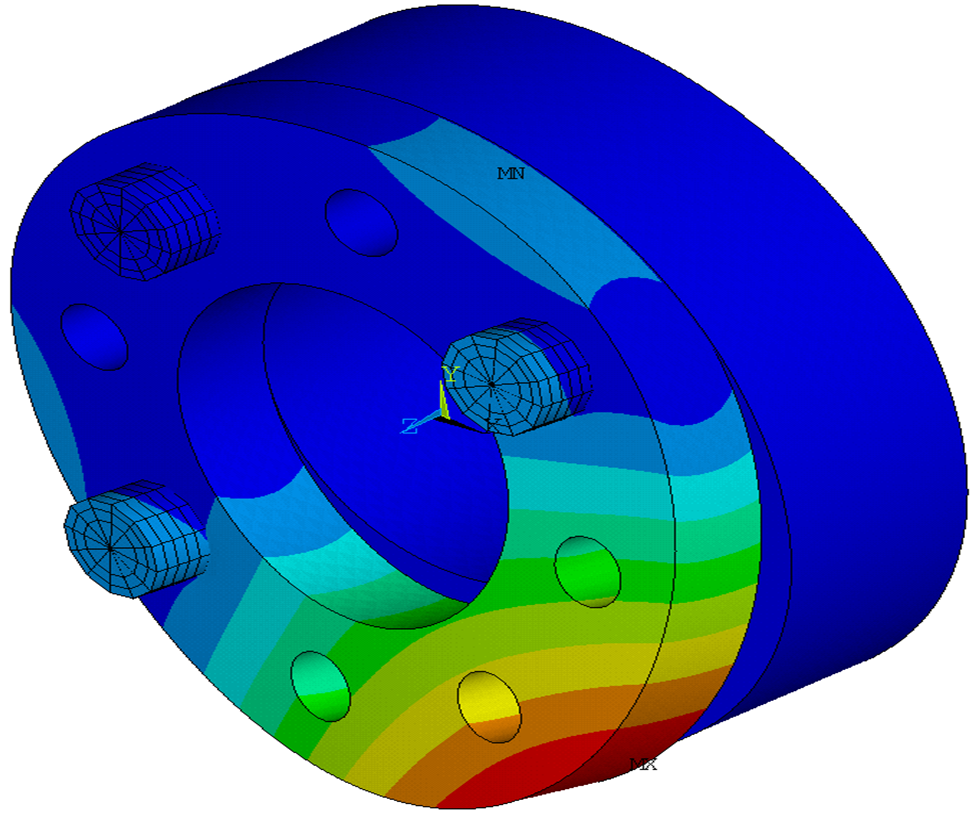

소개
Input Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | 축하중 최대값 | double | - | 필수 |
| 2 | 축하중 최소값 | double | - | 필수 |
| 3 | x방향 횡하중 | double | - | 필수 |
| 4 | y방향 횡하중 | double | - | 필수 |
| 5 | x축 벤딩 모멘트 최대값 | double | - | 필수 |
| 총14개 입력변수 | ||||
Output Parameters
| No. | 변수명 | 변수타입 | 단위 | 필수여부 |
|---|---|---|---|---|
| 1 | 각 볼트 면적 | double | - | 필수 |
| 2 | 볼트 배열 중심 x 좌표 | double | - | 필수 |
| 3 | 볼트 배열 중심 y 좌표 | - | - | 필수 |
| 총 9개 출력변수 | ||||
2. 프로그램 입력화면
Input Data
| 50 N | ||
| N | ||
| 40 N | ||
| N | ||
| 50 Nm | ||
| 1 Nm | ||
| 1 Nm | ||
| 1 Nm | ||
| 12 Nm | ||
| 3 [-] | ||
| 1 | ||
| 12 mm | ||
| 10 [-] | ||

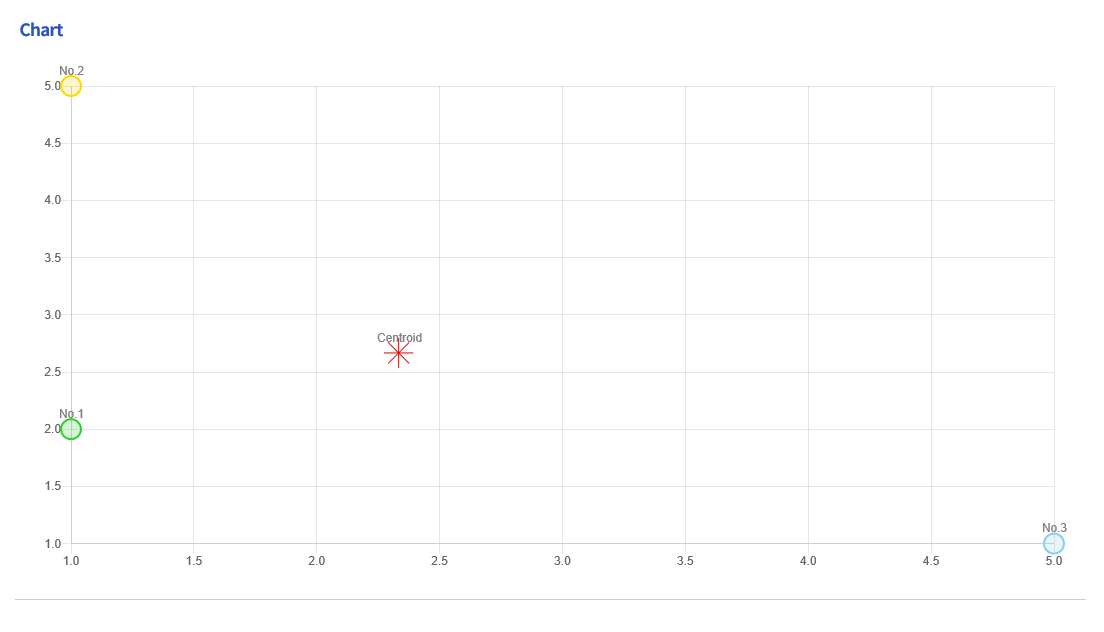

Chart
|
| No.1 | 3 | 1 | 1 | 55.8 | -0.2 | 133.5 | |
| No.2 | 2 | 5 | 1 | 27.1 | 0.4 | 133.5 | |
| No.3 | 6 | 3 | 1 | -33.0 | -0.3 | 133.5 |
| 3.666666667 m |
| 3.000000000 m |
3. 프로그램 결과화면
< Bold Joint Diagram >
|
VDI-2230 표준을 기반으로 볼트 체결부의 설계 안정성을 계산하는 프로그램.
A program to calculate the design stability of bolt joint based on VDI-2230.
