싱글 인벨로핑 웜기어 전달오차 및접촉패턴 계산 프로그램

설계S/W안내 싱글 인벨로핑 웜기어 전달오차 및접촉패턴 계산 프로그램

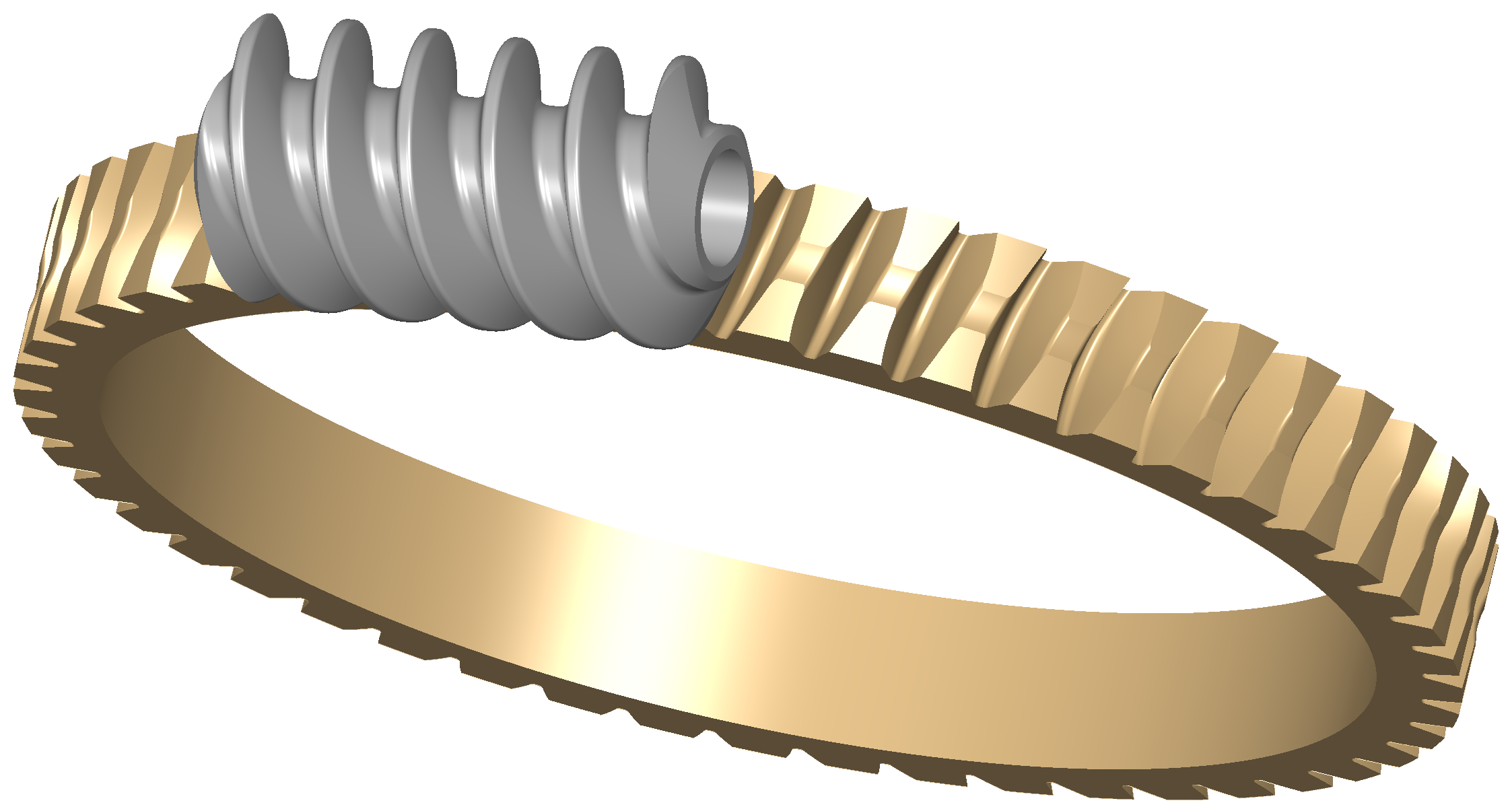

싱글 인벨로핑 웜기어 전달오차 및 접촉패턴 계산 프로그램.

A program for calculate transmission errors and contact patterns of single-enveloping worm gear.

  • 주요 입력 변수 : 규격 치형 종류(ZA, ZN, ZK, ZI), 잇수(줄수), 모듈, 압력각, 리드각, 치두께, 어덴덤, 디덴덤, 치폭, 호브 증경량, 웜 그라인딩 디스크 직경, 축 정렬오차, 웜휠 호빙 정렬오차 등
  • 주요 출력 변수 : 웜 회전에 따른 웜휠 회전각의 전달오차(단위:arc second), 웜과 웜휠이 강체 접촉일 때 웜휠 치면과 웜 치면 간 최소 근접 거리(웜휠 원주 방향)의 등고선 그래프, 치 간섭 영역 표시, 이론적 접촉점 궤적 표시 등
사용자 매뉴얼
사용자 매뉴얼 파일아이콘 웜기어 모듈 메뉴얼_220803.pdf

1. 프로그램 소개

Input Parameters
No,Parameter,Type,Unit,필수여부
No. 변수명 변수타입 단위 필수여부
1 치형 타입 double N/A 필수
2 노말 모듈 double mm 필수
3 웜 줄수 double 개 필수
4 웜휠 잇수 double 개 필수
5 치직각 압력각 double degree 필수
총 23개 입력변수

2. 프로그램 입력화면

설계 변수
변수 정보를 입력해 주세요.
N/A
2.100774352 mm
2 개
41 개
14 degree
19 degree
N/A
2.459 mm
2.459 mm
1.16 normal module
1.16 normal module
0.95 normal module
1.37 normal module
14 mm
4.453 mm
97 mm



Comment
변수 정보를 입력해 주세요.

3. 프로그램 결과화면

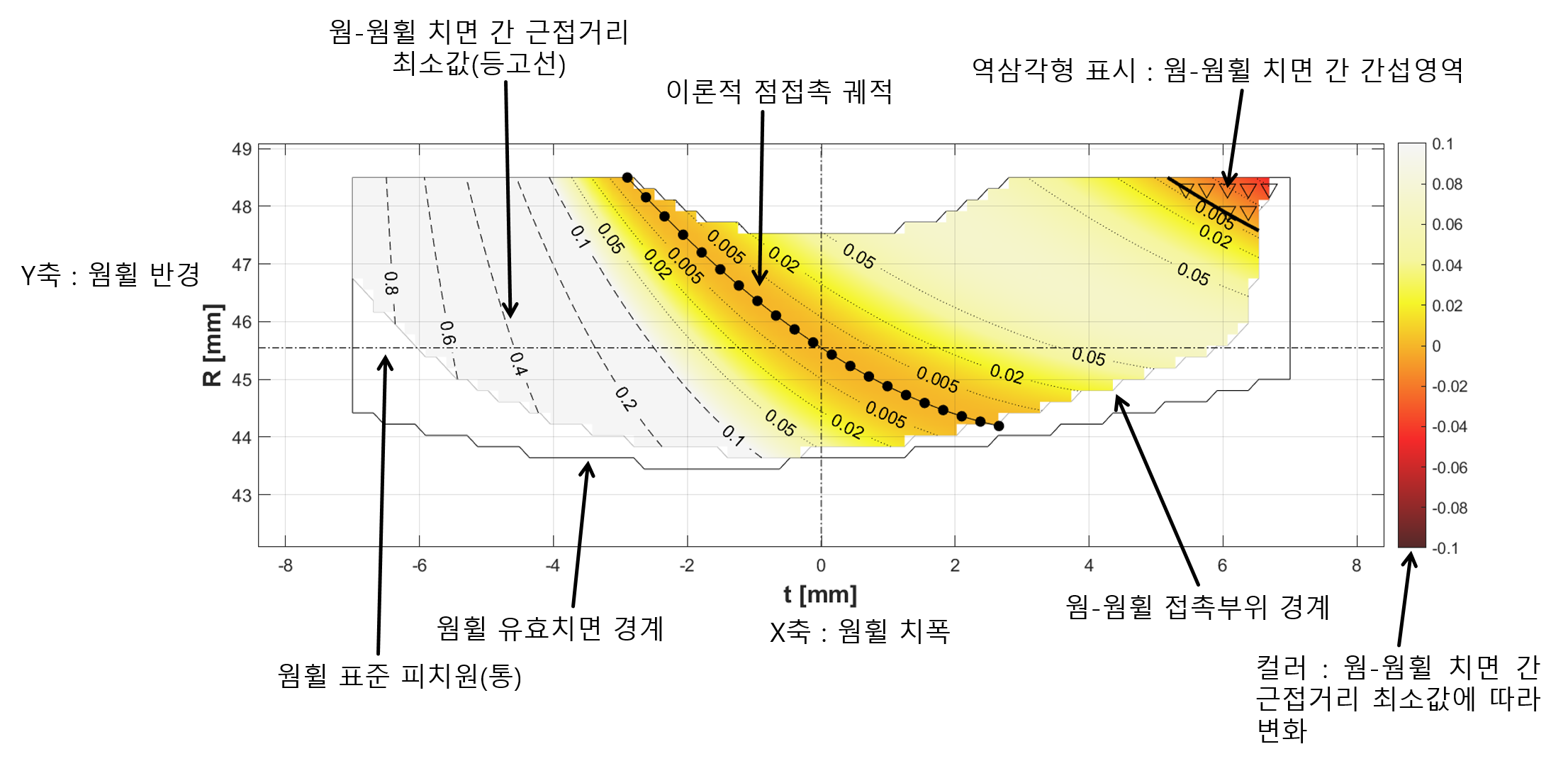

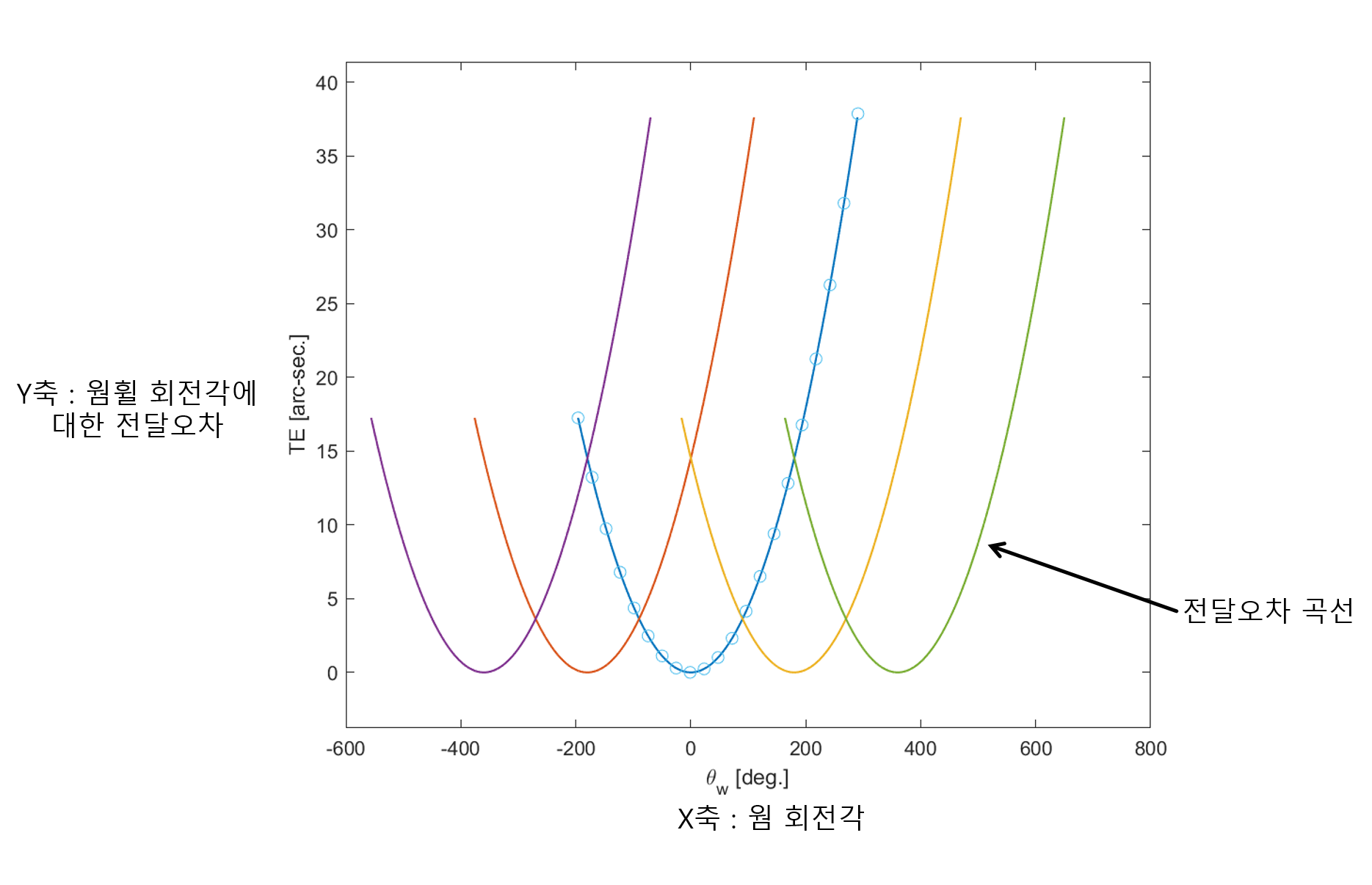

웜기어 전달오차, 접촉패턴(웜휠 치면)
