가스터빈 연소기 형상 3D 모델링 프로그램(Standalone SW)
설계S/W안내
가스터빈 연소기 형상 3D 모델링 프로그램(Standalone SW)
가스터빈 연소기 형상 설계 프로그램을 통해 도출된 형상 치수를 이용하여 연소기 3D 모델링을 자동으로 수행함
연소기 형상 설계 프로그램을 통해 도출된 “solidworks_parameters.txt” 파일 이용
연소기 주요 형상 자동 모델링 : Casing, Liner, Burner Nozzle 등
사용자 매뉴얼
사용자 매뉴얼
연소기 3D 형상 모델링 매뉴얼_20211124.pdf
1. 프로그램 시작
“solidworks_parameters.txt” 파일을 3D 모델링 프로그램과 같은 폴더에 저장 후 프로그램 실행

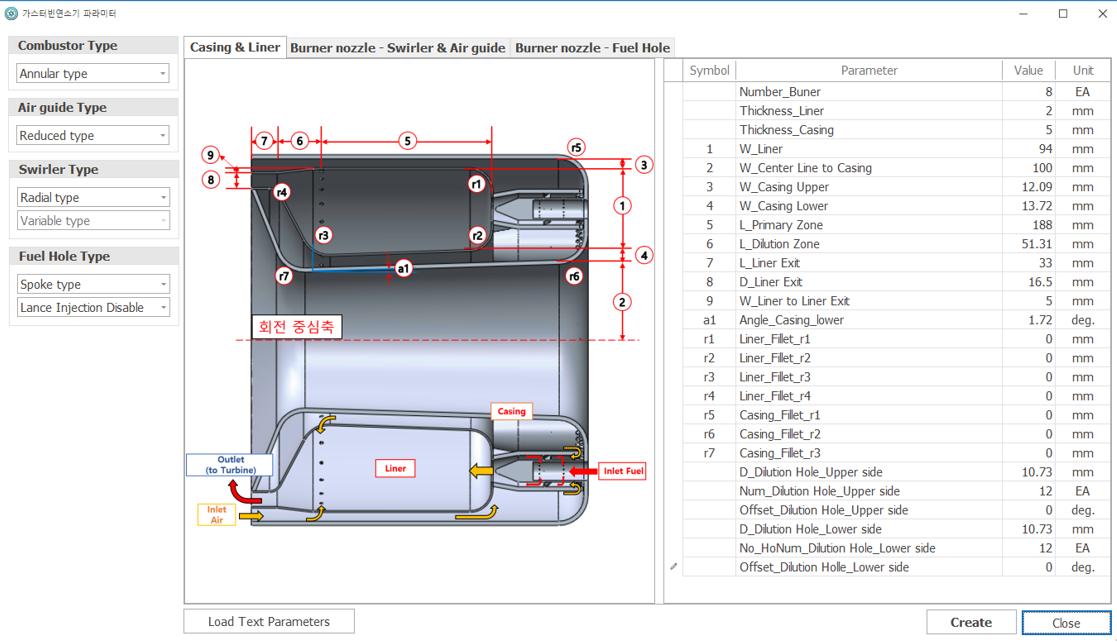

< 프로그램 시작 화면 >
< 실행파일 >

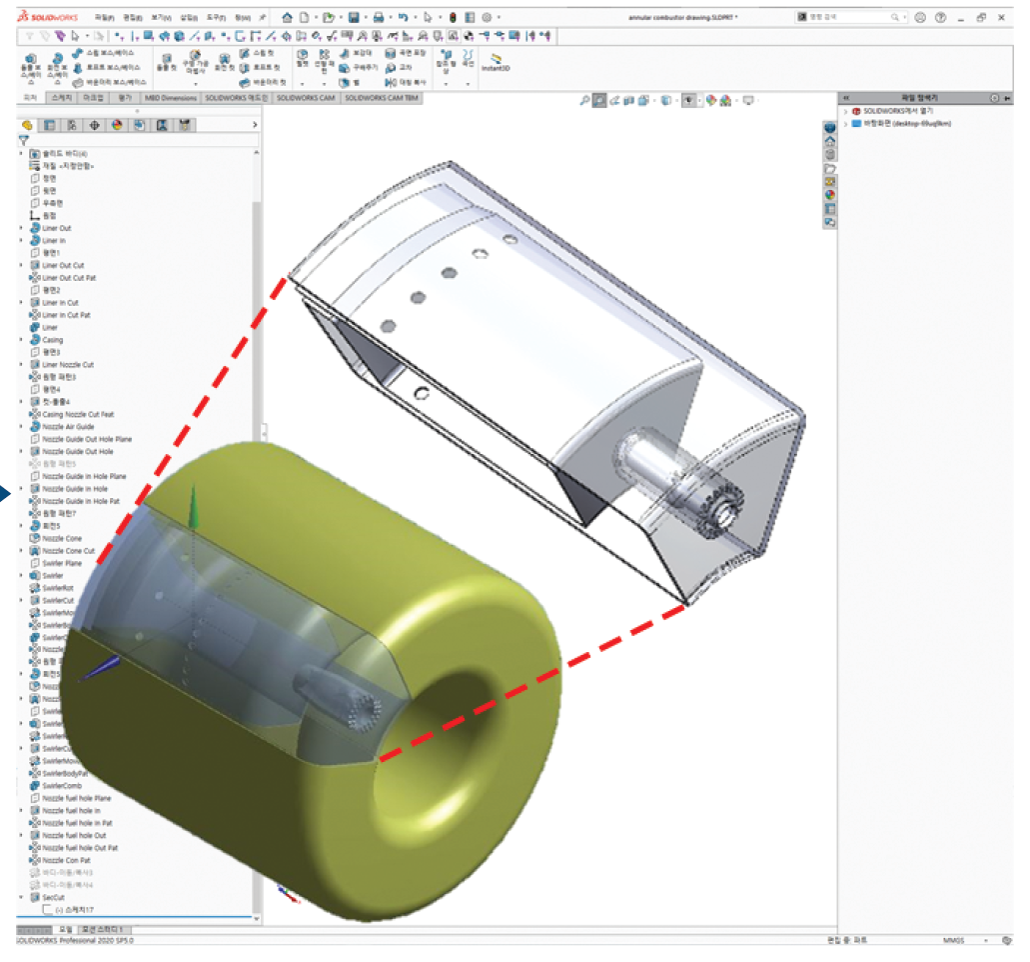

2. 결과 화면 예시
