가스터빈 연소기 형상 설계 프로그램(Standalone SW)

설계S/W안내 가스터빈 연소기 형상 설계 프로그램(Standalone SW)

가스터빈 연소기의 설계 조건을 입력하면 연소기 형상 설계를 자동으로 수행하여 주요 형상 치수를 도출함

사용자 컴퓨터에 직접 설치 후 사용하며, Web 기반 가스터빈 연소기 설계 프로그램(Expert version)과 기능 동일

  • Expert version : 연소기 형상(Annular / Can type), 연료 분사 방식(Jet in cross / Spoke / Swozzle / Lance type), Swirler(Axial / Radial type)
  • 주요 입력 변수 : 연료/공기 유량, 온도, 압력, 단열화염온도 등
  • 주요 출력 변수 : 연소기 주요 치수(Casing, Liner, Nozzle, Dilution hole 등)
사용자 매뉴얼
사용자 매뉴얼 파일아이콘 연소기 스마트설계 매뉴얼_Matlab 기반 Expert용_20221004.pdf

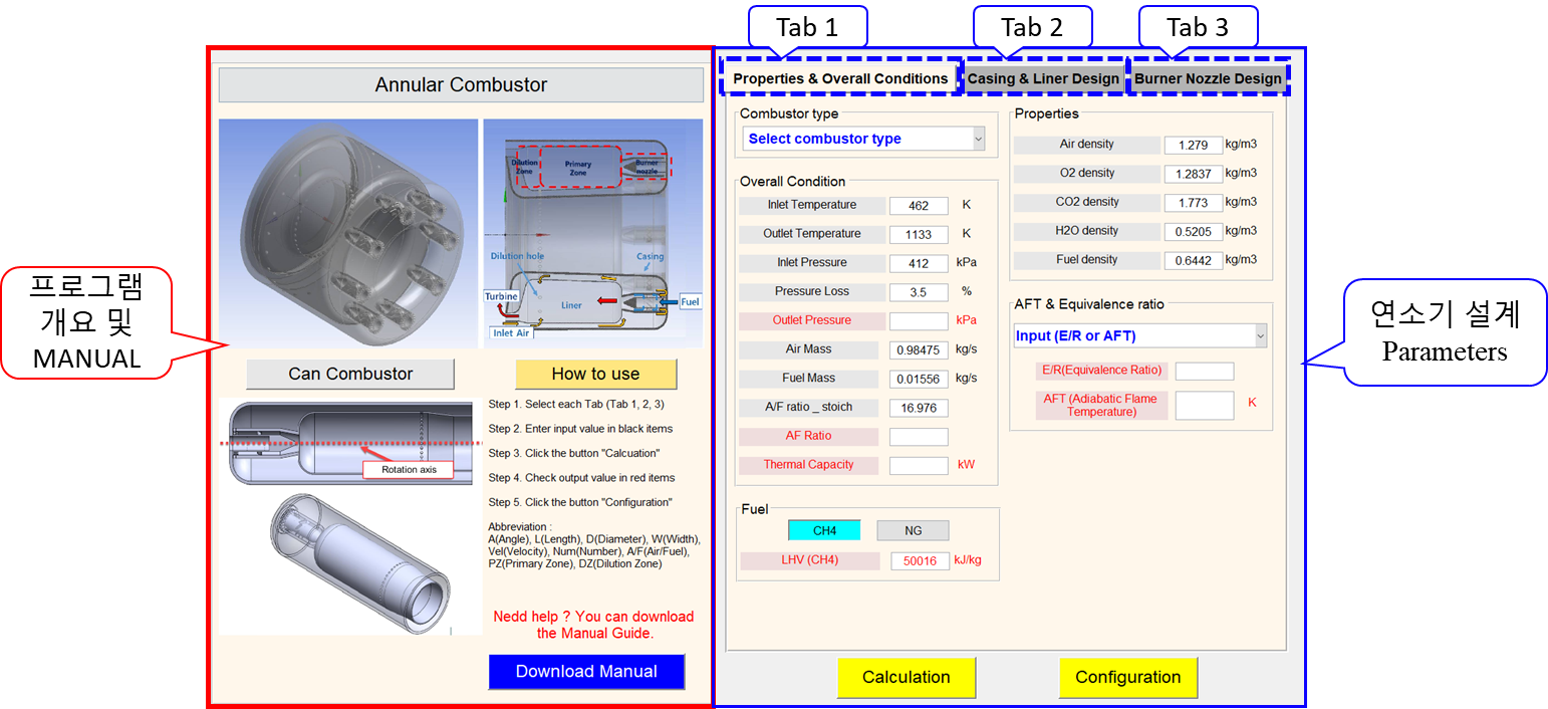

1. 프로그램 입력 화면 예시

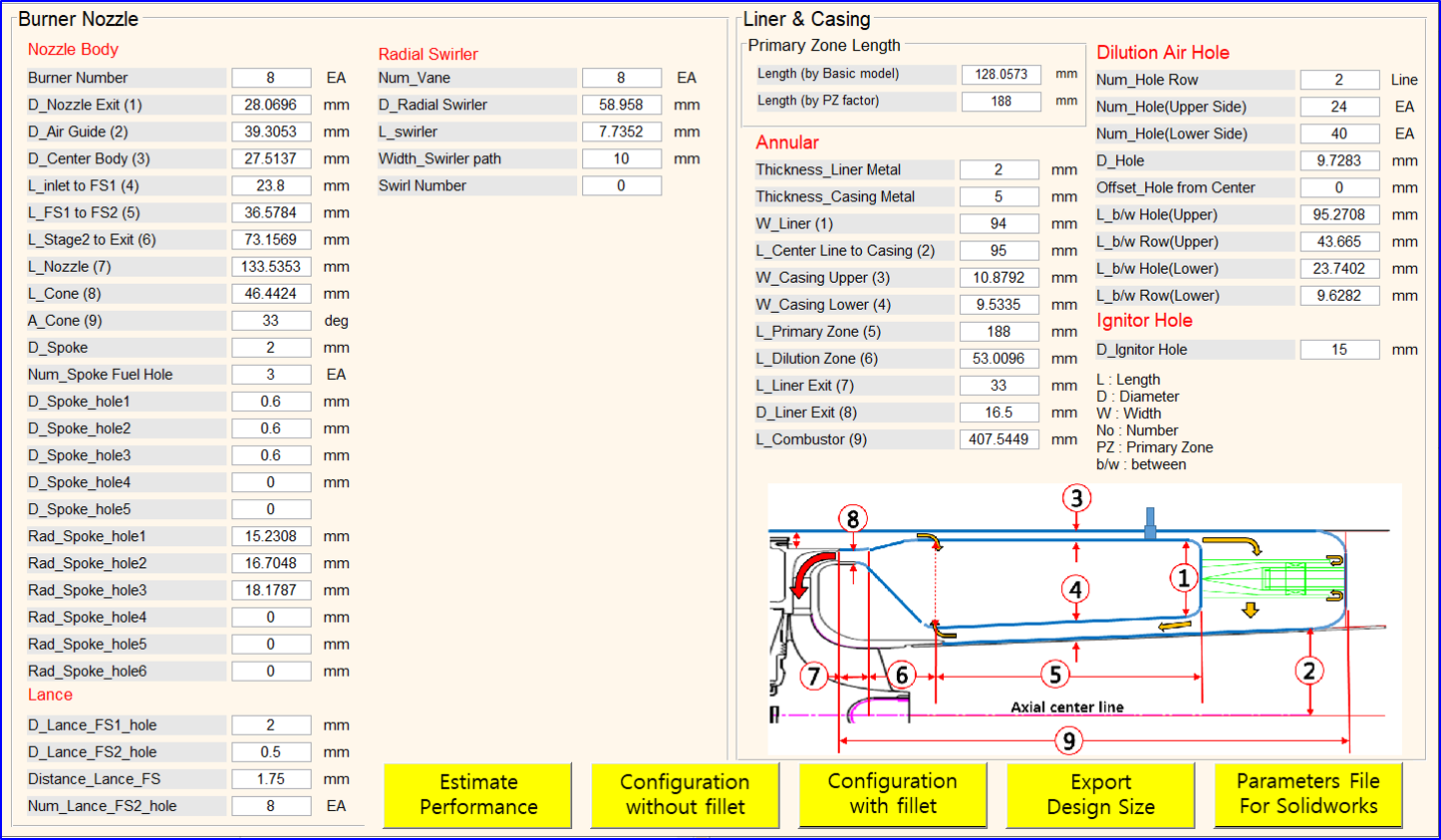

2. 결과 화면 예시
